項目	分項	檢驗內容
焊槍	運動機構	施加彈簧壓力使活塞運動,檢驗活塞摩擦是否正常.
		對直徑大于14mm焊釘,檢驗焊槍阻尼
		對于尖端引燃螺柱焊槍檢驗彈力
	螺柱夾持器	在夾持器上熔蝕點和夾緊力檢驗
	裝入螺柱和陶瓷環	根據焊接工藝說明書選擇伸出長度、提升高度
		檢驗陶瓷環與螺柱定心情況
焊接電源	接通和預選規范	電流強度、焊接時間
	電纜	接線極性檢驗（一般負極接螺柱）
	功能過程	根據螺柱焊機類型檢驗功能過程
工件	接線地鉗	磨掉熔蝕點，聯接關緊固
	工件表面	使工件表面露出光澤（去除油、銹、鐵屑、涂料及水氣）
	瓷環、工件	保持干燥，必要時烘干，爐溫不得超過兩百度，時間小于十分鐘

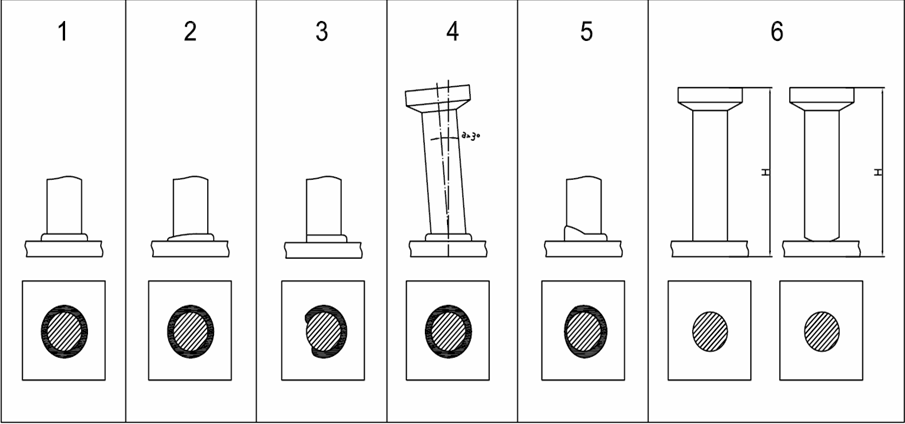

焊接檢驗	外觀檢驗	1.焊腳飽滿，圓周分布均勻，品質良好的焊腳形式。
		2.焊腳一半飽滿，另一半有部分略微低平，但沒有缺漏，可以放行。
		3.焊腳圓周有部分殘缺，其余部分飽滿，必須在防銹液浸泡處理前挑出補焊。
		4.焊釘軸線偏離母板垂直線3度，必須在防銹液浸泡處理前挑出整形。
		5.焊腳有部分高出瓷環腔體，且非常薄，必須在防銹液浸泡處理前挑出，不可混入其它類別缺陷產品中，并及時集中交付檢驗員判定。
		6.焊腳幾乎沒有呈現，或有明顯焊釘懸空現象，通常焊后高度H會比正常高度明顯高出，此種現象焊工必須第一時間將其挑出存放，及時處理。
	彎曲檢驗	將工件由臺虎鉗夾緊，用鐵錘敲至焊釘與母板夾角小于30度，焊縫處不得有任何裂縫或異常現象。
	拉伸檢驗	用專用夾具夾持，斷裂部分為焊釘熱影響區以外部分或母板層狀拉脫為品質良好形式。如斷裂部分為焊縫處，應核算該破壞載荷必須大于焊釘材料的抗拉強度下值所對應的抗拉強度。
